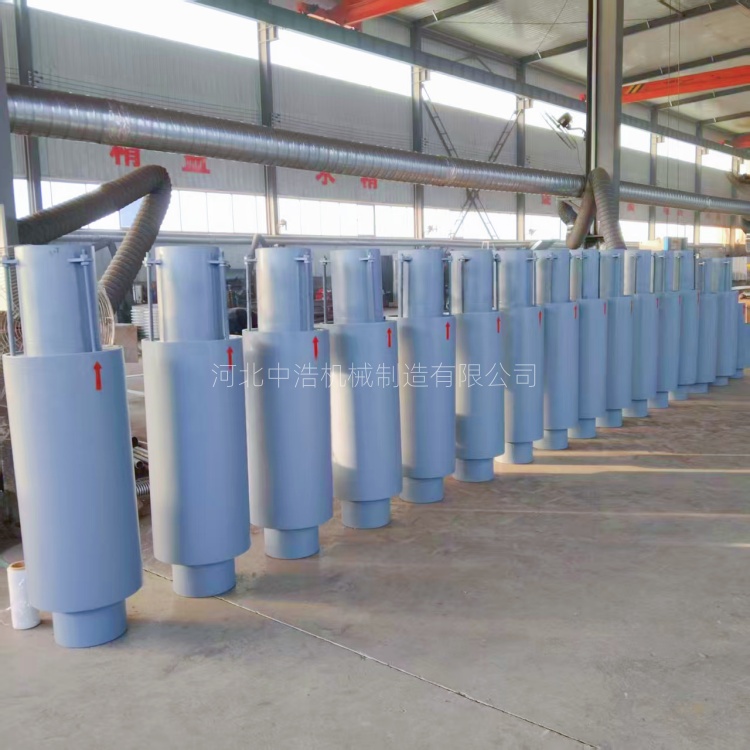

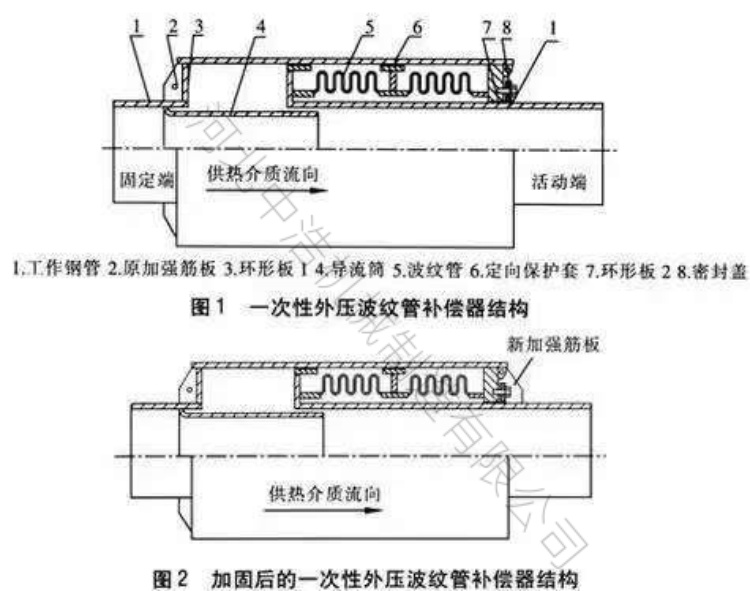

直埋外壓式波紋補償器常見結構由波紋管、套筒、接管或法蘭等組成，但是由于城市地?zé)峁芫W(wǎng)敷設，考慮到補償器不僅要承受道路車輛帶來的動態壓力還要承擔地下水位變化產生的浮力。因此常規波紋補償器不能承受復雜環境和頻繁外力作用，所以在直埋外壓波紋補償器外套管外側焊接環形加強筋，且間距均勻分布，恰好這些加強筋可將道路載荷和浮力均勻分布在補償器整體結構上，避免局部應力集中造成損壞。











      北方城市供熱管網改造，直埋管道深埋大1.5米以上，既要承受深層土壤擠壓壓力又要考慮-20℃-30℃巨大溫差，這種工況下的波紋補償器，需要在套筒端管增加梯形加強筋，而梯形加強筋可以增強補償器抵抗形的能力，可有效解決管網土壤壓力和溫差應力雙重疊加，導致補償器焊縫開裂和波紋變形等問題。





       總之，直埋波紋補償器在市政、供暖等特殊工況條件中，可在四個關鍵部位加裝加強筋，且筋板均勻分布在圓周圍，形狀設有梯形或三角形，可同時在波紋管直邊端搭配碳鋼、不銹鋼等加強環，這些加強筋和加強環可使焊縫承受溫差應力低于許用應力，避免端管熱影響強度下降，不僅可以卻使管道運行安全還可以簡化施工流程降低工程費用。
